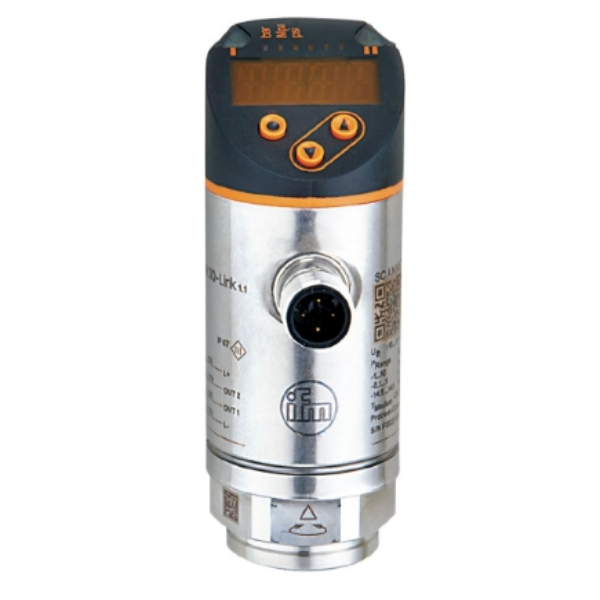

ifm易福門流量傳感器SA5004工作原理

ifm易福門流量傳感器SA5004可能基于機電測量原理（彈簧支撐活塞式）或量熱測量原理工作，具體取決于其型號配置和應用場景。

機電測量原理（彈簧支撐活塞式）

工作原理：該流量傳感器按彈簧支撐活塞的原理工作。位于外殼閥座中的活塞由流動介質抵抗彈簧阻力進行推動。活塞位置通過磁場傳感器進行監測，并輸出為模擬信號。彈簧阻力迫使活塞回到其初始位置，流量下降。這樣就確保了流量傳感器可在任意位置安裝，防止了回流。

特點：

堅固的機械設計，使其能夠在高達180°C的溫度下和在嚴苛的工業環境中使用。

彈簧支撐活塞可防止回流。

適用于多種介質，包括油類等特定介質。

量熱測量原理

工作原理：傳感器有兩個測量元件和一個熱原。固定在底部上方10mm處的參考元件測量介質的溫度，用于溫度補償。與底部元件的溫度差通過位于底部的熱原保持恒定。使這一溫度差保持恒定所需的能量與流速成比例。流速越高，產生的散熱量越高。

特點：

集成溫度測量與補償功能，提高測量準確性。

耐壓能力高達100巴，適用于高壓環境。

測量值傳送沒有轉換損失，并可輕松通過IO-Link進行設定。

無須入口和出口管道長度，安裝簡便。

技術參數

產品特征

輸入和輸出總數模擬輸出數量: 2

系統接口螺紋連接 M18 x 1,5 內螺紋

應用

特殊的性能鍍金觸點

介質水; 乙二醇溶液; 空氣; 油

介質說明

低粘度油: ≤ 40 mm2/s (40 °C)

高粘度油: > 40 mm2/s (40 °C)

介質溫度[°C]-20...90

抗壓強度

100 bar10 MPa

允許工作壓力的最大值（用于應用程序符合CRN標準）[bar]100

總的輸入/輸出

輸入和輸出總數模擬輸出數量: 2

輸出

輸出數量2

輸出信號模擬信號

模擬輸出數量2

模擬電流輸出[mA]4...20; (可調整量程)

負載最大值[Ω]350

短路保護有

短路保護類型脈沖

過載保護有
