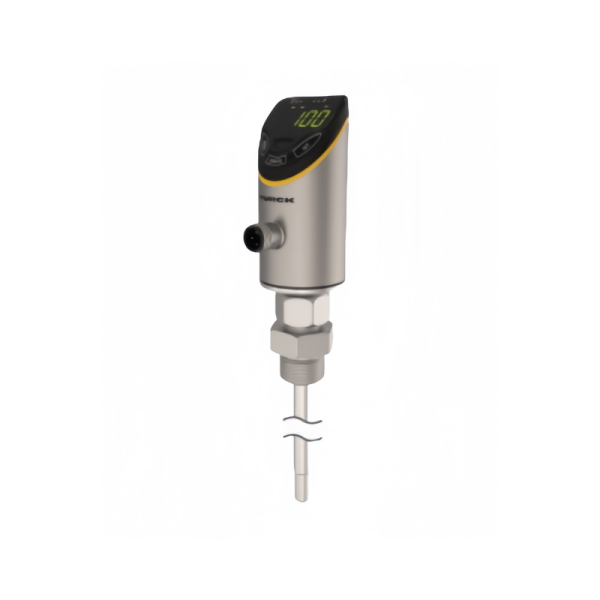

turck圖爾克流量傳感器FS101-300L-63-2UPN8-H1141 100030871介紹

Turck圖爾克流量傳感器FS101-300L-63-2UPN8-H1141（貨號100030871）是一款高精度、高可靠性的插入式液體流量傳感器，專為工業自動化場景設計。

具備以下核心特性與應用優勢：

產品核心參數

測量原理

采用量熱原理（熱擴散法），通過檢測流體流經探頭時導致的熱量損失變化推算流速。流速越高，單位時間內帶走的熱量越多，傳感器通過測量電橋輸出電壓變化間接計算流速，進而實現流量監測。

性能指標

流量范圍：標準模式3-300 cm/s，擴展模式1-300 cm/s（支持沖孔標記定向流入±20°）。

響應時間：T09（達到90%信號）≤6秒，T05（達到50%信號）≤3秒。

精度與重復性：開關點精度±3%至±25%，重復性≤0.5 cm/s。

溫度適應性：介質溫度-25℃至+85℃，工作溫度-40℃至+80℃，溫度梯度≤300 K/min。

結構與材質

探頭設計：桿長70 mm，浸入深度41.9 mm，采用不銹鋼1.4571（316Ti）材質，耐腐蝕性強。

外殼材料：電子外殼為1.4404（316L）不銹鋼，介質接觸部分為1.4571（316Ti），適應惡劣工業環境。

防護等級：IP66/IP67/IP69K，防塵防水，可承受高壓清洗。

電氣與接口

工作電壓：17-33 VDC，支持短路保護與反極性保護。

輸出信號：常開/常閉觸點（PNP/NPN可編程），兼容IO-Link通信協議，支持與PLC/DCS系統集成。

連接方式：M12×1接插件，過程連接為1/2″ NPT外螺紋，交貨時附帶旋入式轉接頭。

顯示與操作

顯示屏：4位12段數顯，可旋轉180°，支持流量單位與示教過程顯示。

示教功能：通過簡單操作即可調節流速閾值，適應不同工況需求。

產品優勢

高精度與快速響應

量熱原理直接關聯流速與熱量損失，避免傳統機械式傳感器的磨損問題，確保長期穩定性。毫秒級響應時間（T05≤3秒）滿足實時控制需求，如冷卻水?dāng)嗔鞅Ｗo(hù)、液壓系統壓力調節等。

強環境適應性

耐壓等級：300 bar，適用于高壓流體場景。

溫度范圍：覆蓋-40℃至+80℃工作溫度，-25℃至+85℃介質溫度。

防護等級：IP69K認證，可承受高壓水射流清洗，適合食品加工、化工等衛生要求嚴格的行業。

靈活輸出與通信

可編程觸點：常開/常閉觸點支持PNP/NPN切換，適應不同控制邏輯。

IO-Link兼容：實現數字化通信，支持遠程參數配置與狀態監測，降低維護成本。

易于安裝與維護

插入式設計：桿長70 mm，浸入深度41.9 mm，簡化安裝流程，降低停機時間。

旋入式轉接頭：交貨時附帶NPT 1/2″外螺紋工藝連接件，兼容多數管道系統。

應用場景

工業設備冷卻系統

在機床、注塑機、發電設備中監測冷卻水流量，斷流時觸發報警并停機，防止設備過熱損壞。例如，鋼鐵廠高爐冷卻系統中，該傳感器可實時檢測水流狀態，確保生產安全。

液壓系統控制

調節液壓泵輸出流量，實現壓力、速度的精準控制。在挖掘機液壓回路中，傳感器可優化操作精度，降低能耗。

市政水務管理

城市供水管道、污水處理廠中統計用水量，優化泵站運行策略；檢測泄漏（如流速異常下降），降低水資源損失。

能源計量與環保監測

集中供熱系統：測量熱水流量，結合溫度傳感器計算供熱量，實現按需供熱和分戶計量。

大氣污染監測：通過測量煙道氣流量，結合污染物濃度數據，評估排放總量。

食品與制藥行業

飲料灌裝線：控制糖漿、水的混合比例，保障口感一致性。

制藥無菌環境：與閥門聯動，實現藥液精準分裝；監測滅菌環節的蒸汽流量，確保滅菌效果。
